SW-ABF全自動包裝秤使用說明書(一）

一、設備說明

1、概述

SW-ABF-800全自動包裝秤系我公司自主研發生產的生產的一種高品質、高性能的全自動包裝秤，具有完成自動稱重計量、自動上袋、自動 裝袋、自動折邊縫包及成品輸送等一系列功能。本秤采用高精度高可靠性機械系統、PLC程序控制、先進的觸摸式人機界面、使整秤的操作更加簡單、完善。該設備可廣泛應用于各個行業進行顆粒、粉體、及混合物料的包裝，使客戶提高生產效率，降低勞動強度，減少人力成本的首選設備。

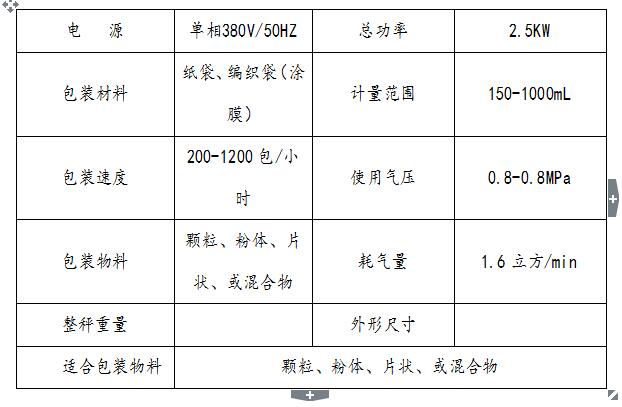

2、性能和規格

全自動包裝秤

二、整秤配置及工作流程

1、本秤組成：

A、由分料斗、給料裝置、落料斗、高精度秤量裝置構成的稱料系統。

B、全自動上袋、套袋、裝袋、自動折邊、縫包產品輸送碼垛系統。

C、由可編程工業控制器（PLC）、觸摸屏及相關電氣元件組成的自動化控制系統。

D、氣動控制系統。

2、功能流程

包裝物料由用戶料倉流入呈八字型分料斗后，分別進入給料裝置，當電控系統接到稱量開始的指令，給料裝置的兩個執行元件--粗進料氣缸和細進料氣缸同時動作，即兩進料弧門同時打開，物料流入料桶（這時料桶底門應處于關閉狀態）計量開始，當料桶內的重量達到預定設定的粗加值時，粗進料氣缸復位，進料弧門（I）關閉，這時，物料仍能從該弧門的小孔中繼續流入料桶，當流入量達到預先設定的細加值時，細進料氣缸復位，進料弧門（II）關閉，電控系統顯示實際稱重量，一次稱量周期結束。自動上袋機套袋，夾袋氣缸動作后，包裝袋被夾住，同時，料桶底門打開，計量后的物料經落料斗進入包裝袋內，按預先設定的時間，料桶底門關閉，若關閉位臵正確，下一次稱量過程隨即自動進行，若關閉位臵不到位，則稱量過程停止。
